Geführter Radar-Füllstandsender
Das explosionsgeschützte magnetische Füllstandmessgerät ZSRD70X mit geführtem Wellenradar ist ein Messgerät, das auf dem Prinzip der Zeitreise basiert. Die Radarwelle läuft mit Lichtgeschwindigkeit und die Laufzeit kann durch elektronische Komponenten in ein Füllstandsignal umgewandelt werden.
Beschreibung
Beschreibung:
Das explosionsgeschützte magnetische Füllstandmessgerät ZSRD70X mit geführtem Wellenradar ist ein Messgerät, das auf dem Prinzip der Zeitreise basiert. Die Radarwelle läuft mit Lichtgeschwindigkeit und die Laufzeit kann durch elektronische Komponenten in ein Füllstandsignal umgewandelt werden. Die Sonde sendet hochfrequente Impulse aus und breitet sich entlang der Seil- oder Stabsonde aus. Wenn die Impulse auf die Materialoberfläche treffen, werden sie zurückreflektiert und vom Empfänger im Messgerät empfangen, und das Entfernungssignal wird in ein Füllstandsignal umgewandelt.
Das reflektierte Impulssignal wird über die Kabel- oder Stabsonde an den elektronischen Schaltungsteil des Instruments übertragen. Der Mikroprozessor verarbeitet dieses Signal, um das Echo zu identifizieren, das der Mikrowellenimpuls auf der Oberfläche des Materials erzeugt. Die korrekte Identifizierung des Echosignals wird durch die Impulssoftware vervollständigt, und der Abstand D von der Oberfläche des Materials ist proportional zur Zeitdauer T des Impulses:
D=C×T/2
Wobei C die Lichtgeschwindigkeit ist
Da der Abstand E des leeren Tanks bekannt ist, beträgt der Füllstand L:
L=E-D
Durch Eingabe der Leertankhöhe E (=Nullpunkt) ist der Tank voll
Höhe F (= Vollausschlag) und einige Anwendungsparameter
Durch die Einstellung der Anwendungsparameter passt sich das Messgerät automatisch an die Messung an
Mengenumgebung, entsprechend 4-20mA-Ausgang.
Messbereich:
H----Messbereich
L ----Entfernung des Tanks
B----obere Blindzone
E----Mindestabstand von der Sonde zur Tankwand
Die obere Blindzone bezeichnet den Mindestabstand zwischen der höchsten Materialoberfläche des Materials und dem Messreferenzpunkt.
Die untere Blindzone bezieht sich auf einen Abstand nahe der Unterseite des Kabels, der nicht genau gemessen werden kann.
Zwischen der oberen Blindzone und der unteren Blindzone besteht ein endlicher Messabstand.
EINFÜHRUNG
1.1 Anwendungsfunktion
RD800X77-81GHz FM FMCW-Radarprodukte (auch bekannt als Millimeterwellenradar),
weil es ein Millimeterwellenband mit höherer Frequenz als das Ku-Band-Radar annimmt, bei der Fernzielerkennung, in Umgebungen mit starkem Rauch und Staub und über große Entfernungen
Was ist eine elektromagnetische Welle im Millimeterwellenbereich? Normalerweise im Frequenzbereich von 30 bis 300 GHz
(Wellenlänge beträgt 1 ~ 10 mm) elektromagnetische Welle, auch Millimeterwelle genannt, befindet sich in der
Mikrowellen- und Ferninfrarotwellen überlappen den Wellenlängenbereich und weisen daher die Eigenschaften zweier Spektren auf. Das 77-81-GHz-Band dieses Produkts ist der am wenigsten verstandene und entwickelte Bereich mit den folgenden Merkmalen.
● Gute transiente Leistung: Die Pulsbreite dieses Bandes kann im Sub-Pikosekundenbereich (ps) schmal sein, so dass es für die zeitaufgelöste Untersuchung verschiedener Materialien und zur Messung verwendet werden kann
molekulare Struktur; Durch die Sampling-Messtechnik kann die Störung durch fernrotes Hintergrundrauschen wirksam unterdrückt werden.
● Es gibt ein sehr breites Breitband: Diese Bandimpulsquelle benötigt normalerweise nur wenige Zyklen elektromagnetischer Wellenschocks und viele biologische makromolekulare Vibrations- und Rotationsenergieniveaus, Dielektrikum, Halbleiter, Supraleitung, dünne molekulare Materialschichten
Vibrationspegel des Bandes nahe bei. Daher kann dieses Bandspektrum als verwendet werden
Effektive Mittel zur Erfassung der Materialinformationen im Millimeterwellenband, die sich sehr gut zur Messung des Materialabsorptionsspektrums eignen und für qualitative Zwecke verwendet werden können
Identifizierungsanwendungen.
● Kohärenz: Dipolschwingung, angetrieben durch kohärenten Strom oder nichtlinearen Differenzfrequenzeffekt eines kohärenten Laserpulses;
● Niedrige Energie: Die Energie von Millimeterwellenphotonen beträgt nur wenige Millielektronenvolt, es findet keine Röntgenionisierung und Zerstörung der nachzuweisenden Substanz statt, sodass es nicht einfach ist, die nachzuweisende Substanz zu zerstören.
● Starke Penetration: Mit einer starken Penetrationskraft für viele unpolare Substanzen
Nicht-metallische unpolare Materialien weisen eine geringe Strahlenabsorption dieser Bande auf, sodass sie zur Erkennung der inneren Struktur des Materials verwendet werden kann. Zum Beispiel Keramik / Pappe / Kunststoff
Produkte/Schaumstoffe sind für die elektromagnetische Strahlung dieses Bandes durchlässig und können auch zur Sicherheitsüberwachung von Flughäfen/Bahnhöfen verwendet werden, z. B. zur Erkundung von Maschinen/Sprengstoffen und Drogen oder zur Erkennung von Leiterplattenschweißungen.
Radar-Bit-Meter
● Leichte Absorption durch polare Moleküle: Dieses Band weist eine geringere Streuung in uneinheitlichen Substanzen auf und kann den Wasserdampfgehalt erkennen und messen. Sie können es auch sein
durch Analyse ihrer charakteristischen Profile oder durch Durchführung von Qualitätskontrollen untersucht werden.
Als 78-GHz-Bandradar wird es im Bereich der industriellen Messung mit hoher Präzision und Präzision eingesetzt
Die berührungslose-Messung von Füllständen und Flüssigkeitsständen bietet die unvergleichlichen Vorteile anderer
gewöhnliches Mikrowellen-Pulsradar und geführtes Wellenradar. Sein extrem schmaler Strahl und
Die Penetrationsfähigkeit lässt sich besser an sehr komplexe Arbeitsbedingungen anpassen, ohne die Messleistung zu beeinträchtigen.
1.2 Für den Anwendungsbereich geeignete RD800X-Produkte
● Der Emissionswinkel elektromagnetischer Wellen des Produkts beträgt weniger als 3 Grad, was für Messungen in engen Räumen oder Leitwellenleitungen geeignet ist
● Das Produkt kann einen Messbereich von 120 m erreichen, geeignet für die Messung eines sehr großen Lagertanks
● Blindbereich für die Produktmessung im Bereich von 7–8 cm, geeignet für kleine Lagertanks
● Das Produkt verfügt über eine extrem hohe Messgenauigkeit und eignet sich für hochpräzise Messungen
● Das Produkt verfügt über einen umfassenden Echoverarbeitungsalgorithmus und Erfahrungsdaten zu verschiedenen Betriebsbedingungen, Misch- und Heizstäben.
1.3 RD800X Produktmerkmale
● 77-GHz-81-GHz-FM-Wellenradar
● 5 GHz super-große FM-Scanfrequenzbreite, große Anwendungsoberfläche
● Standard-HART-, RS485-/MODBUS-Busprotokoll wird unterstützt
● Unterstützung der oberen Maschineneinstellungssoftware, des Tankseitentisches und anderer Betriebsmodi
● 24VDC-Stromversorgung
● Einfacher Installationsaufbau, angepasst an verschiedene Installationsformen vor Ort

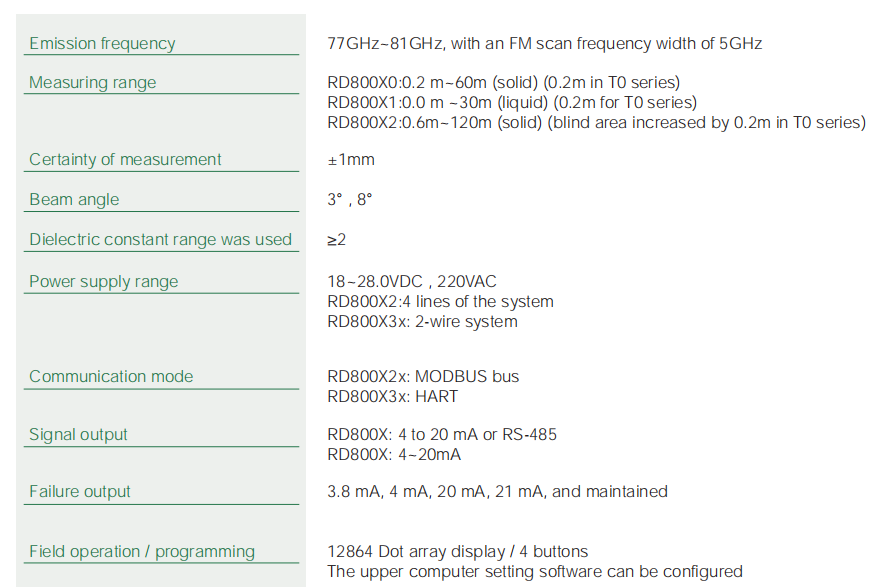

SPEZIFIKATIONEN
INSTALLIEREN
3.1 Installationsort
● Vermeiden Sie die Montage des Instruments in der Mitte oder in der Nähe des Behälterrands, da es sonst zu falschen Messwerten kommen kann.
Beispiel zur Vermeidung von Störechos
Leiterposition und Gittertankbehandlung
Wandbehang und Gittertankbehandlung
Einbauwinkel
● Strahlstreuung: Aufgrund des Polarisationseffekts des Mikrowellensignals und der Behälterwand darf der Abstand des Instruments zum Behälter mindestens 20 mm von der Seitenwand betragen.
● Polarisationseffekt:
(1) Emissionskegel, die auf flache Hindernisse und vertikale Streben treffen, können große Schäden verursachen
falsche Reflexionen. Diese Hindernisse reflektieren Radarsignale mit großer Amplitude. Die Oberfläche kreisförmiger Hindernisse, die von der reflektierten Welle des Radarsignals erfasst werden, erzeugt eine falsche Reflexion mit kleiner Amplitude.
(2) Um die minimale Fehlreflexion zu erhalten, wird das Instrument zunächst gedreht, um die zu erhalten
bestes Signal (die niedrigste Störecho-Amplitude) und dann wird die Störecho-Kurve erstellt.
Abbildung 3-5 Schematische Darstellung der Radarstrahlraumgeometrie des Instruments
● FM-Auflösung
RD800X Frequenzmodulationsbandbreite von B=5.1GHz, die minimale Entfernungsauflösung
Das ZF-Signal des RD800X wurde durch einen eigenen Algorithmus mit einer Messgenauigkeit von 0,1 mm analysiert.
● Entfernungsauflösung (Range Resolution)
Im Allgemeinen bezieht sich die Entfernungsauflösung darauf, wie weit zwei Objekte voneinander entfernt sind, und das Bitradar kann zwei Objekte statt nur eines unterscheiden und deren jeweilige Objekte messen
Entfernungen.
Wenn das Abstandsintervall zwischen zwei Objekten kleiner ist als die Entfernungsauflösung des Objektradars, kann das Radar nur einen Entfernungswert messen, der nicht gleich dem Entfernungswert eines der Objekte ist, sondern eine Kombination der Entfernungswerte der beiden Objekte.
● Messgenauigkeit (Accuracy)
Wenn nur ein Objekt vorhanden ist und sich das Objekt über eine kleine Entfernung bewegt, wird geprüft, ob das Positionsradar die Entfernungsänderung erkennen kann. Der Indikator, der die Bewegungsentfernung eines einzelnen Objekts bestimmt, wird als Präzision bezeichnet.

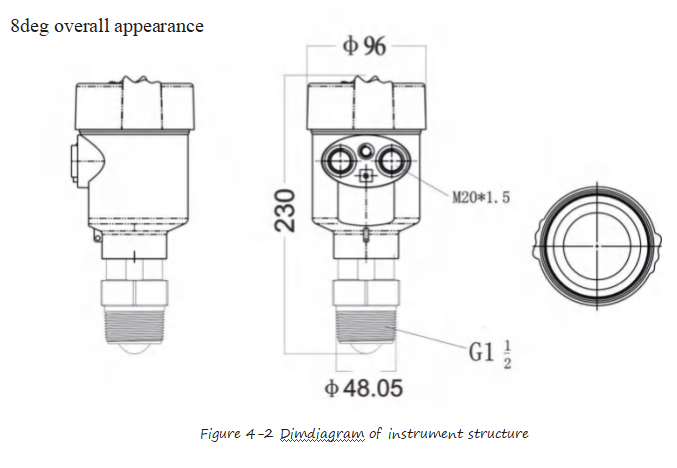

ABMESSUNGEN
