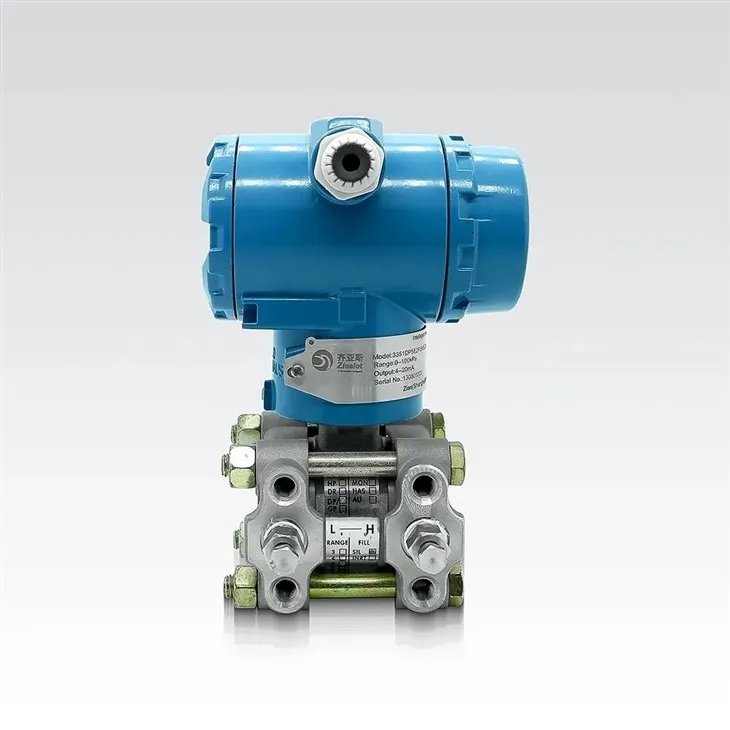

Differenzdrucktransmitter

Der Differenzdrucktransmitter der Serie 3051 kann eine Umspannstation der bekanntesten Marken mit der gleichen Qualität, aber einem wettbewerbsfähigeren Preis sein.

Anfrage senden

Herunterladen

Beschreibung

Merkmale

Hohe Genauigkeit: +/-0,25 %, +/-0,5 % FS
Bereich und Nullpunkt sind von außen stufenlos einstellbar,
und das Reichweitenverhältnis beträgt 100:1
Positive Migration bis zu 500 %, negative Migration bis zu 600 %
Gute Stabilität, Stabilität: 0,25 % für 60 Monate
Das Material der Kontaktmembran ist optional. Hypothekendarlehen
Gehäuse aus Aluminiumlegierung

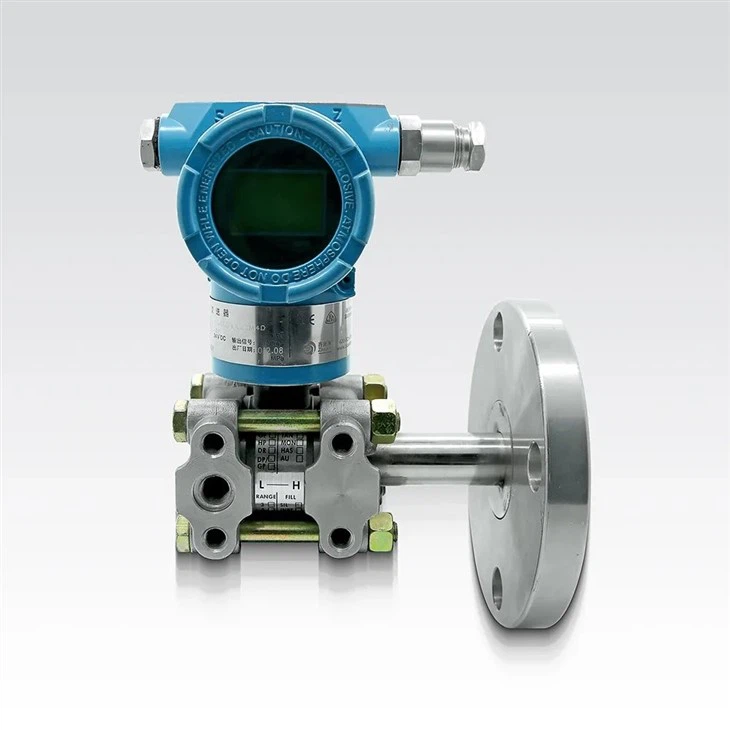

Miniaturisierter (2,4 kg) komplett aus Edelstahl gefertigter Flansch, einfach zu installieren
Der Prozess ist mit anderen Produkten kompatibel, um das Beste zu erreichen
Messung
Standard 4–20 mA mit optionalem HART-Protokoll

Anwendung

Zur Überwachung von Lüftungskanälen, Filtern und Ventilatoren in HLK-Bereichen sowie zur Füllstandmessung in geschlossenen Druckbehältern.

product-1500-2332

Produktbeschreibung

Der intelligente Druck-/Differenzdrucktransmitter der Serie Z3051 ist ein vollständig isoliertes, intelligentes Feldmessgerät mit optionalem HART-Kommunikationsprotokoll, das von unserem Unternehmen entwickelt wurde.

Der Sender nutzt eine vollständig isolierte Schaltungstechnik und die Sensorsignale des Netzteilkastens werden isoliert und verarbeitet, was die Stabilität und die Entstörungsfähigkeit des gesamten Geräts erheblich verbessert.

Zusätzlich zu den drei Grundfunktionstasten zum Einstellen von Nullpunkt, Reichweite und Nulldruck der bisherigen Smart-Transmitter ist der Sender auch für die Verwendung in Kombination mit den drei Tasten M, S und Z auf dem Display konzipiert. (Sie können den Messbereich ohne Hinzufügen von Druck einstellen, die Null- und Volldruckwerte ändern), technische Anzeigeeinheiten, Linearität, Quadratwurzelumrechnung einstellen, Dämpfungszeit einstellen und einen festen Stromausgang einstellen.

Der Sender verfügt außerdem über Funktionen zur Sicherung und Wiederherstellung von Parameterdaten. Wenn Daten beschädigt sind, können sie online mit drei Schlüsseln wiederhergestellt werden, mit denen sich die geänderten Daten sofort sichern lassen.

Die wichtigsten Funktionen des Senders können über eine Kommunikationssoftware oder ein Handgerät unseres Unternehmens angepasst werden.

Es wird häufig in industriellen Anwendungen mit extremen chemischen und mechanischen Belastungen und hohen elektromagnetischen Strahlungsereignissen eingesetzt.

Technische Parameter

Signalausgang	Zwei-Draht-4 - 20mA-isoliertes Gleichstromsignal überlagert HART, digitaler Signalausgang, kann keinen großen Strom ausgeben mehr als 22 mA.
Stromversorgung	DC 12 - 45V; Während der HART-Kommunikation beträgt der Spannungsbereich der Stromversorgung: 15.5 - 45VDC; Allgemeine Arbeitsspannung 24 VDC.
Lastbereich	Bei der HART-Kommunikation ist der Widerstand im Stromkreis größer oder gleich 250 Ohm und die Versorgungsspannung ist größer oder gleich 15,5 Volt
Kommunikationsentfernung	Der Durchmesser des Verbindungsdrahtes beträgt mehr als 0,6 mm und die Kommunikationsentfernung beträgt etwa 1500 Meter.
Anzeige	Intelligentes LCD, Hintergrundbeleuchtung, 5-stellige Digitalanzeige
Nullpunkt- und Bereichsverschiebung	Die untere Grenze des Messbereichs ist nicht niedriger als die untere Grenze des großen Messbereichs. und die Obergrenze überschreitet nicht die Obergrenze des maximalen Messbereichs, das heißt, der Arbeitsbereich überschreitet nicht Der Grenzwert, die Nullposition und der Bereich des Sensors können an jedem entsprechenden Punkt von 4 ~ 20 mA eingestellt werden.
Nulldruck-Feineinstellung	Verwenden Sie die F3-Taste oder den Code-Potentiometerknopf, um den durch die Senderinstallation verursachten Fehler zu korrigieren Positionsänderung oder Nullpositionsdrift und stellen Sie den Druck des Senders auf den Nulldruckwert ein.
Dämpfungswert	elektronische Dämpfung, einstellbarer Bereich 0–32 Sekunden.
Störungsalarm	Wenn das Selbstdiagnoseprogramm einen Fehler erkennt, ist der Analogausgang höher als 20,8 mA oder niedriger als 3,9 mA.
Temperatur- und Unterkunftsausgleich	Der Computer sammelt Temperaturdaten und sendet sie zur Temperaturmessung an den Sender Entschädigung.
Temperaturanzeige	Zeigt den Feldumgebungstemperaturwert des Senders an.
Arbeitstemperatur	elektronische Schaltung: - 40 ~ + 85 Grad, mit LCD: - 30 ~ + 80 Grad
Empfindliches Element (mit Silikonöl gefüllt)	- 40 ~ + 104 Grad
Empfindliches Element (gefüllt mit inertem Öl)	- 18 ~ + 71 Grad
Sicherheitsschutz	und Schaltungsschutzdesign, antistatische Aufprallwirkung, Stoßstrom, starke Überlastschutzfunktion.
