Wie kalibriert man den 3051 DP-Transmitter?

Hallo! Als Lieferant des DP-Transmitters 3051 werde ich oft gefragt, wie man diese raffinierten Geräte kalibriert. Deshalb dachte ich, dass ich diesen Blog-Beitrag verfassen würde, um einige Tipps und Tricks zur Kalibrierung des 3051 DP-Senders zu teilen.

Was ist ein 3051 DP-Sender?

Bevor wir uns mit der Kalibrierung befassen, schauen wir uns kurz an, was ein 3051 DP-Transmitter ist. Der DP-Transmitter 3051 ist ein Differenzdrucktransmitter, der den Druckunterschied zwischen zwei Punkten misst. Es wird häufig in einer Vielzahl von Branchen eingesetzt, darunter Öl und Gas, Chemie und Energieerzeugung. Diese Sender sind für ihre hohe Genauigkeit, Zuverlässigkeit und Haltbarkeit bekannt und daher eine beliebte Wahl für viele Anwendungen.

Warum Kalibrierung wichtig ist

Die Kalibrierung ist ein entscheidender Schritt, um sicherzustellen, dass Ihr DP-Transmitter 3051 genaue und zuverlässige Messungen liefert. Im Laufe der Zeit können Faktoren wie Temperaturschwankungen, Vibrationen und Verschleiß dazu führen, dass der Sender von seiner ursprünglichen Kalibrierung abweicht. Dies kann zu ungenauen Messwerten führen, die in industriellen Prozessen schwerwiegende Folgen haben können. Durch die regelmäßige Kalibrierung Ihres Messumformers können Sie dessen Genauigkeit aufrechterhalten und einen reibungslosen Ablauf Ihrer Prozesse sicherstellen.

Werkzeuge, die Sie benötigen

Bevor Sie mit der Kalibrierung Ihres DP-Transmitters 3051 beginnen, müssen Sie einige Werkzeuge besorgen. Folgendes benötigen Sie normalerweise:

• Eine Druckquelle: Dies kann eine Handpumpe, ein Druckregler oder ein kalibrierter Druckstandard sein.
• Ein Referenzdruckmessgerät: Dieses Messgerät sollte genauer sein als der Sender, den Sie kalibrieren.
• Ein Multimeter: Damit messen Sie das Ausgangssignal des Senders.
• Ein Schraubendreher oder ein anderes Werkzeug, um an die Einstellschrauben des Senders zu gelangen.

Schritt-für-Schritt-Kalibrierungsprozess

Schritt 1: Bereiten Sie den Sender vor

Stellen Sie zunächst sicher, dass der Sender korrekt installiert ist und alle Verbindungen fest sitzen. Schalten Sie den Sender aus und trennen Sie die Ausgangssignalkabel. Dadurch werden elektrische Störungen während des Kalibrierungsvorgangs vermieden.

Schritt 2: Nullkalibrierung

Der erste Schritt im Kalibrierungsprozess besteht darin, eine Nullkalibrierung durchzuführen. Dadurch wird sichergestellt, dass der Messumformer Null anzeigt, wenn kein Differenzdruck anliegt.

• Den Messumformer mit einem Differenzdruck von Null beaufschlagen. Dies erreichen Sie, indem Sie den Druck auf beiden Seiten des Senders ausgleichen.
• Schließen Sie das Multimeter an die Ausgangsklemmen des Senders an. Stellen Sie das Multimeter so ein, dass es je nach Ausgangssignal des Senders den entsprechenden Strom- oder Spannungsbereich misst.
• Warten Sie, bis sich das Ausgangssignal stabilisiert hat. Stellen Sie dann mit einem Schraubendreher die Nullpunkt-Einstellschraube am Sender ein, bis das Multimeter den korrekten Null-Ausgangswert anzeigt. Dieser Wert beträgt typischerweise 4 mA für ein 4-20-mA-Ausgangssignal.

Schritt 3: Bereichskalibrierung

Nach Abschluss der Nullkalibrierung ist es an der Zeit, eine Bereichskalibrierung durchzuführen. Dadurch wird sichergestellt, dass der Messumformer den korrekten Wert anzeigt, wenn der maximale Differenzdruck anliegt.

• Wenden Sie den für den Messumformer angegebenen maximalen Differenzdruck an. Um diesen Druck zu erzeugen, können Sie die Druckquelle nutzen.
• Warten Sie, bis sich das Ausgangssignal stabilisiert hat. Stellen Sie dann mit einem Schraubendreher die Spanneneinstellschraube am Sender ein, bis das Multimeter den korrekten Endwert des Ausgangs anzeigt. Dieser Wert beträgt typischerweise 20 mA für ein 4-20 mA-Ausgangssignal.

Schritt 4: Zwischenpunktprüfung

Um die Linearität des Senders sicherzustellen, empfiehlt es sich, den Ausgang an einem oder mehreren Zwischenpunkten zwischen Null und Vollausschlag zu überprüfen.

• Legen Sie einen bekannten mittleren Differenzdruck an den Messumformer an.
• Messen Sie das Ausgangssignal mit dem Multimeter. Vergleichen Sie den gemessenen Wert mit dem erwarteten Wert basierend auf der linearen Beziehung zwischen Druck und Ausgangssignal.
• Wenn der gemessene Wert außerhalb des akzeptablen Toleranzbereichs liegt, müssen Sie möglicherweise die Schritte zur Nullpunkt- und Bereichskalibrierung wiederholen.

Schritt 5: Letzte Kontrollen

Nachdem Sie den Kalibrierungsvorgang abgeschlossen haben, überprüfen Sie noch einmal alle Verbindungen und stellen Sie sicher, dass alles sicher ist. Schalten Sie den Sender ein und schließen Sie die Ausgangssignalkabel wieder an. Überwachen Sie das Ausgangssignal einige Minuten lang, um sicherzustellen, dass es stabil und genau ist.

Beheben häufiger Probleme

Während des Kalibrierungsprozesses können einige häufige Probleme auftreten. Hier sind ein paar Tipps zur Fehlerbehebung:

• Ungenaue Nullablesung: Wenn der Nullwert nicht stimmt, überprüfen Sie die Druckanschlüsse auf Undichtigkeiten. Stellen Sie sicher, dass die Druckquelle einen Differenzdruck von Null liefert. Möglicherweise müssen Sie auch die Druckanschlüsse reinigen oder das Innere des Senders auf Fremdkörper prüfen.
• Ungenaue Spannenmessung: Wenn der Bereichsmesswert nicht stimmt, überprüfen Sie die Genauigkeit der Druckquelle und des Referenzmanometers. Stellen Sie sicher, dass der angelegte Druck innerhalb des für den Sender angegebenen Bereichs liegt. Möglicherweise müssen Sie auch die Spanneneinstellschraube sorgfältiger einstellen.
• Nichtlineare Ausgabe: Wenn das Ausgangssignal nicht linear ist, kann dies an einem beschädigten oder abgenutzten Sensor liegen. In diesem Fall müssen Sie möglicherweise den Sensor oder den gesamten Sender austauschen.

Abschluss

Die Kalibrierung Ihres DP-Transmitters 3051 ist eine wichtige Aufgabe, die die Genauigkeit und Zuverlässigkeit Ihrer Messungen gewährleistet. Wenn Sie die in diesem Blogbeitrag beschriebenen Schritte befolgen und die richtigen Werkzeuge verwenden, können Sie Ihren Sender wie ein Profi kalibrieren. Denken Sie daran, Ihren Sender regelmäßig zu kalibrieren, um seine Leistung aufrechtzuerhalten und Problemen in Ihren industriellen Prozessen vorzubeugen.

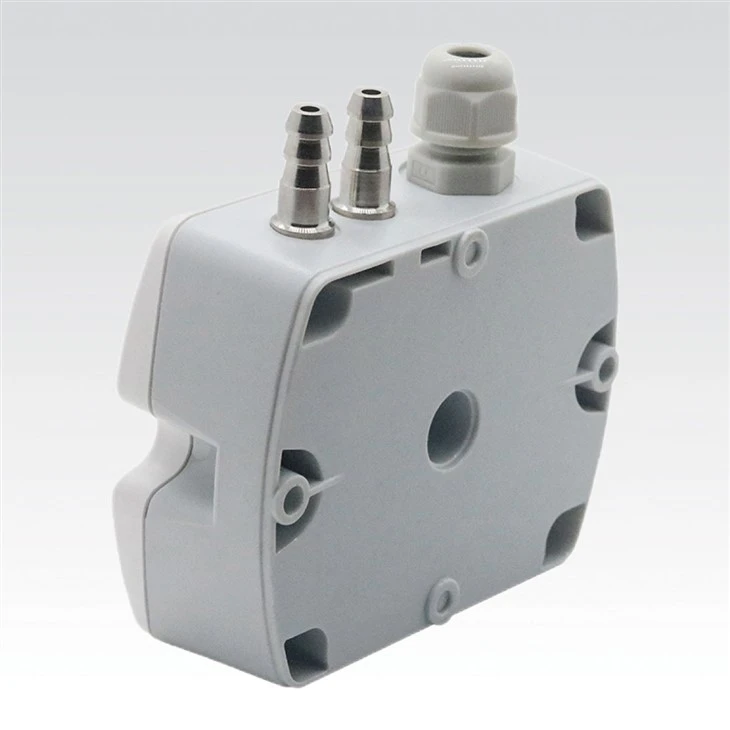

Wenn Sie auf der Suche nach einem hochwertigen DP-Transmitter 3051 sind oder Hilfe bei der Kalibrierung oder Fehlerbehebung benötigen, können Sie sich gerne an uns wenden. Wir sind hier, um Ihnen zu helfen, das Beste aus Ihren Differenzdruckmesssystemen herauszuholen. Sie können sich auch unsere ansehenDifferenzdrucksensor,Differenzdrucksensor HVAC, UndDifferenzdrucktransmitterWeitere Informationen zu unseren Produkten finden Sie hier.
